内藏机关 十二宝剑按时弹出

这不是简单的工艺表,它内藏机关。

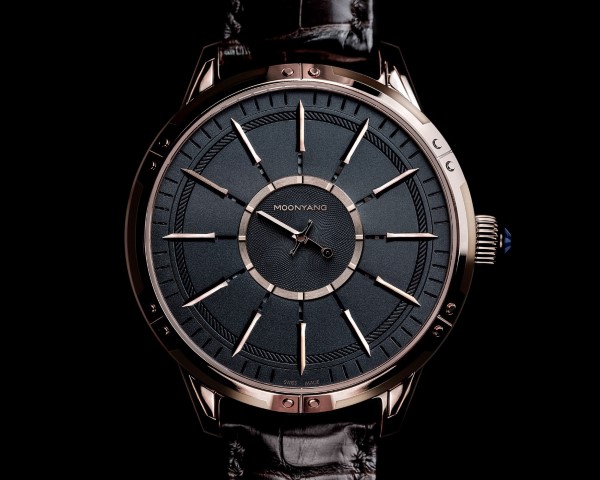

中间的一把宝剑是分针,分针运行一小时,到达整点的时候,相对应的宝剑就会弹出。十二点的时候所有十二个时针都会弹出,然后当一点的时候,一点的时针不动,其他十一个时针会瞬间收回到表盘内圈,甚是壮观。

此表是沐杨时计与世界三大复杂机心设计师之一、Jaeger-LeCoultre 积家球形陀飞轮发明者Eric Coudray先生合作的成果,发条集聚的有限能量是腕表最珍贵的动力,而弹射机芯在弹射时需要瞬时爆发巨大能量,尤其是在十二点跳转至一点的瞬间,需要将11条指针同时收回,这是对机械结构和能量分配的巨大挑战。

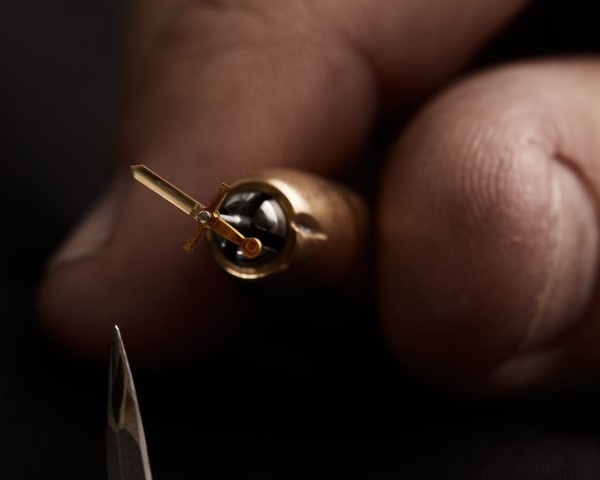

为确保能量的最大化利用,并减少弹射能量的损耗,工程设计人员花费了大量精力对机械机芯的结构进行了底层创新,弹射距离与力量也要经过极其复杂且漫长的调教。弹射读时突破以往圆周运动轨迹,采用直线瞬跳指针方式,做到了剑身与隐秘式镶嵌轨道的Ra 0.1μm级(微米是千分之一毫米)打磨。13条剑身指针采用钻石刀具加工,实现精致棱线对称度可达0.02mm。再由瑞士珠宝工匠22道手工打磨,光洁度可达Ra<0.05μm。其次,动力输出力矩尤其在十二点跳至一点瞬间11条剑身指针同时收回这一动作研发了很久。

实验多年后,最终以游丝结合蜗轮并通过离合装置的机械原理,实现了瞬跳与截停剑身指针的设计。最后,机芯保障了肉眼可见多达13个零件在表盘上走时的稳定性,这样的结构设计已经超过很多顶级表款,十一个指针同时收回的瞬间,具有非常强的视觉震撼力,会给观者留下深刻的印象。

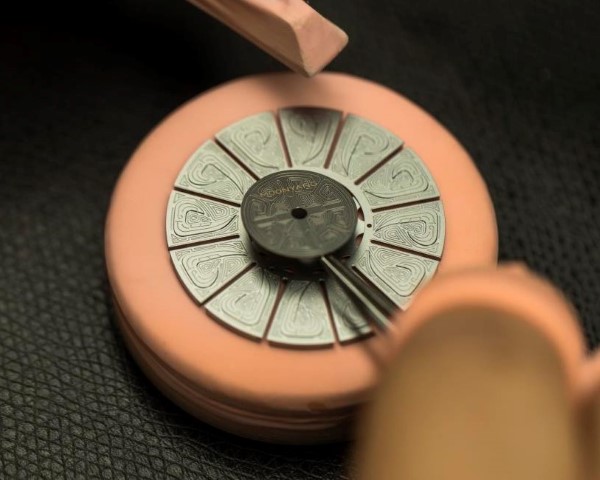

表盘是另一个工艺难点,与传统腕表不同,该表盘由5层独立元件和12个独立字钉组合而成。其中,最关键的部分是弹射指针的十二条轨道,需要极高的加工精度和表面光洁度。为了保证弹射指针的的稳定滑动,轨道横截面形状复杂;而表盘上表面的纹理是中国上古时期的饕餮纹,纹理细腻复杂,加工难度大,且在加工表面纹样时,不能影响到下面弹射轨道的形状和精度,因此,即使是瑞士最好的表盘厂也不能独立完成这样的表盘制作。

22.08.2019 So
